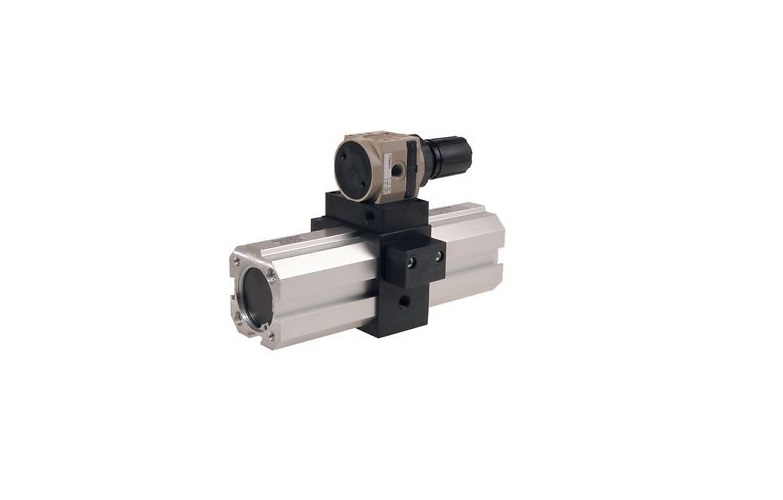

AirPower Basınç Yükseltici

Akış yönünde basıncın yükseltilmesi için gerekli noktalarda pnömatik aktüatörlerle birlikte kullanılır.

Titreşim etkilerini önlemek için, basınç yükselticisinden sonra küçük bir hava tankının takılması önerilir. Yükseltici iç devresi, giriş basıncı düşse bile akış yönünde hattının boşalmasına izin vermediğinden, herhangi bir bakım işleminden önce akış yönündeki devrenin boşaltılması gerekir.

ÜRÜN ÖZELLİKLERİ

Pnömatik basınç yükseltici, ilave kontrol enerjisi olmadan hatta gelen kontrol basıncını iki katına çıkarır. Dolayısıyla aktüatör de mevcut torkun yaklaşık olarak iki katına ulaşabilir. Çalışma yöntemi, dört hazneli silindirin pompa etkisine dayanmaktadır. İki hazne alternatifli olarak hava tahliyesindeki havayı sıkıştırır, dördüncü hazne ise tahliye eder. Bir iç devre aracılığıyla basınç yükselticisi, akış yönündeki basıncı giriş basıncının iki katına ulaşana kadar pompalanmaya devam eder. Akış yönündeki hat basıncı düştüğünde, basınç yükselticisi yeni bir denge durumuna ulaşana kadar alternatifli döngüsüne tekrar başlar. Basınç yükseltici, doğru bir çıkış basıncı değeri elde etmek için giriş portuna monte edilmiş basınç regülatörü ile birlikte uygulanabilir. Ürün ile birlikte montaj plakası da mevcuttur.



Bağlantı: G 1/8“
Giriş basıncı: 2 - 10 barg
Ortam sıcaklığı: -15ºC .. +70ºC
Nominal orifis ölçüsü: Ø 5 mm
Ağırlık: 1,5 kg
Maks. bağlantı parçası torku: 15 Nm
Montaj pozisyonu: Tüm yönler
